使用KubeNurse进行集群网络监控

前言

在Kubernetes中，网络是通过第三方网络插件来提供，这些三方插件本身的实现就比较复杂，以至于在排查网络问题时常常碰壁。那么有没有什么方式来监控集群中所有的网络连接呢?

kubenurse就是这样一个项目，它通过监视集群中的所有网络连接，并提供监控指标供Prometheus采集。

Kubenurse

kubenurse的部署非常简单，使用Daemonset形式部署到集群节点上，Yaml文件在项目的example目录下。

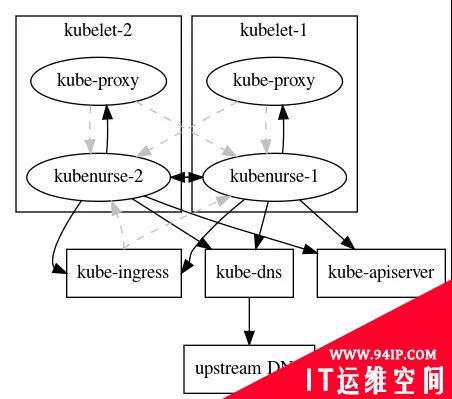

部署成功后，每5秒钟会对/alive发一次检查请求，然后其内部会运行各种方法全方位对集群网络进行检测，为了防止过多的网络流量，会对检查结果缓存3秒。其检测机制如下：

从上图可以看出，kubenurse会对ingress、dns、apiserver、kube-proxy进行网络探测。

所有的检查都会创建公开的指标，这些指标可用于检测：

• SDN网络延迟以及错误
• Kubelet之间的网络延迟以及错误
• Pod与apiserver通信问题
• Ingress往返网络延迟以及错误
• Service往返网络延迟以及错误(kube-proxy)
• Kube-apiserver问题
• Kube-dns(CoreDns)错误
• 外部DNS解析错误(ingress url解析)

然后这些数据主要通过两个监控指标来体现：

• kubenurse_errors_total：按错误类型划分的错误计数器
• kubenurse_request_duration：按类型划分的请求时间分布

这些指标都是通过Type类型进行标识，对应几种不同的检测目标：

• api_server_direct：从节点直接检测 API Server
• api_server_dns：从节点通过 DNS 检测 API Server
• me_ingress：通过 Ingress 检测本服务 Service
• me_service：使用 Service 检测本服务 Service
• path_$KUBELET_HOSTNAME：节点之间的互相检测

然后这些指标分别按P50，P90，P99分位数进行划分，就可以根据不同的情况来确认集群网络状况了。

安装部署

这里直接使用官方的部署文件进行部署。不过需要更改几个地方。(1)首先将代码clone到本地

gitclonehttps://github.com/postfinance/kubenurse.git

(2)进入example目录，修改ingress.yaml配置，主要是添加域名，如下。

---
apiVersion:extensions/v1beta1
kind:Ingress
metadata:
annotations:
kubernetes.io/ingress.class:nginx
name:kubenurse
namespace:kube-system
spec:
rules:
-host:kubenurse-test.coolops.cn
http:
paths:
-backend:
serviceName:kubenurse
servicePort:8080

(2)更新daemonset.yaml配置，主要是更改ingress的入口域名，如下。

---
apiVersion:apps/v1
kind:DaemonSet
metadata:
labels:
app:kubenurse
name:kubenurse
namespace:kube-system
spec:
selector:
matchLabels:
app:kubenurse
template:
metadata:
labels:
app:kubenurse
annotations:
prometheus.io/path:"/metrics"
prometheus.io/port:"8080"
prometheus.io/scheme:"http"
prometheus.io/scrape:"true"
spec:
serviceAccountName:nurse
containers:
-name:kubenurse
env:
-name:KUBENURSE_INGRESS_URL
value:kubenurse-test.coolops.cn#需要更改的地方
-name:KUBENURSE_SERVICE_URL
value:http://kubenurse.kube-system.svc.cluster.local:8080
-name:KUBENURSE_NAMESPACE
value:kube-system
-name:KUBENURSE_NEIGHBOUR_FILTER
value:"app=kubenurse"
image:"postfinance/kubenurse:v1.2.0"
ports:
-containerPort:8080
protocol:TCP
tolerations:
-effect:NoSchedule
key:node-role.kubernetes.io/master
operator:Equal
-effect:NoSchedule
key:node-role.kubernetes.io/control-plane
operator:Equal

(4)新创建一个ServiceMonitor，用于获取指标数据，如下：

apiVersion:monitoring.coreos.com/v1
kind:ServiceMonitor
metadata:
name:kubenurse
namespace:monitoring
labels:
k8s-app:kubenurse
spec:
jobLabel:k8s-app
endpoints:
-port:"8080-8080"
interval:30s
scheme:http
selector:
matchLabels:
app:kubenurse
namespaceSelector:
matchNames:
-kube-system

(5)部署应用，在example目录下执行以下命令。

kubectlapply-f.

(6)等待所有应用变成running，如下。

#kubectlgetall-nkube-system-lapp=kubenurse
NAMEREADYSTATUSRESTARTSAGE
pod/kubenurse-fznsw1/1Running017h
pod/kubenurse-n52rq1/1Running017h
pod/kubenurse-nwtl41/1Running017h
pod/kubenurse-xp92p1/1Running017h
pod/kubenurse-z2ksz1/1Running017h

NAMETYPECLUSTER-IPEXTERNAL-IPPORT(S)AGE
service/kubenurseClusterIP10.96.229.244<none>8080/TCP17h

NAMEDESIREDCURRENTREADYUP-TO-DATEAVAILABLENODESELECTORAGE
daemonset.apps/kubenurse55555<none>17h

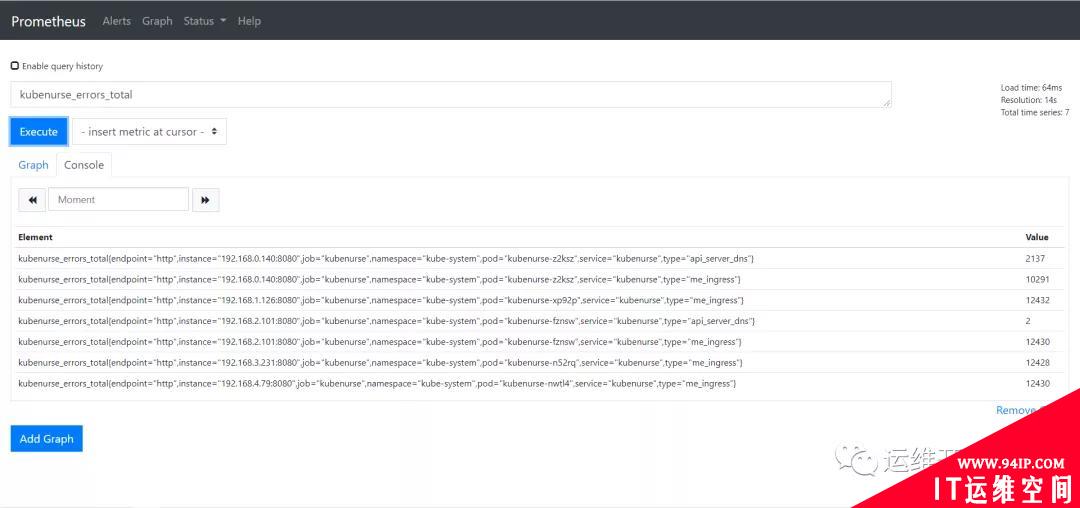

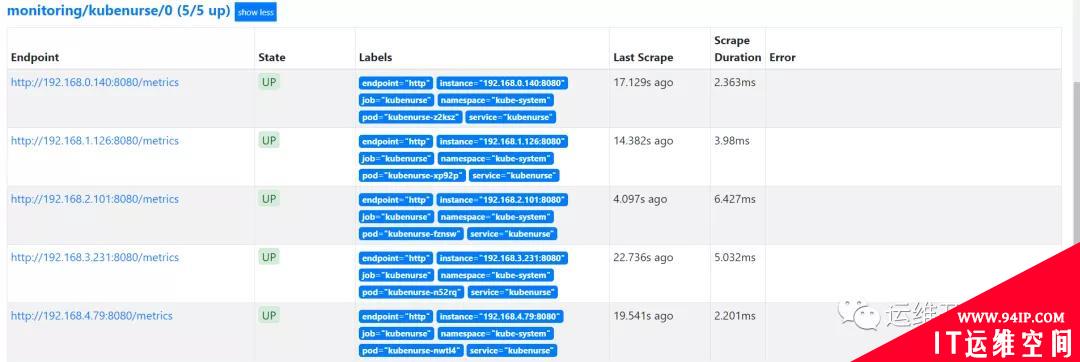

(7)到prometheus上查看是否正常获取数据。

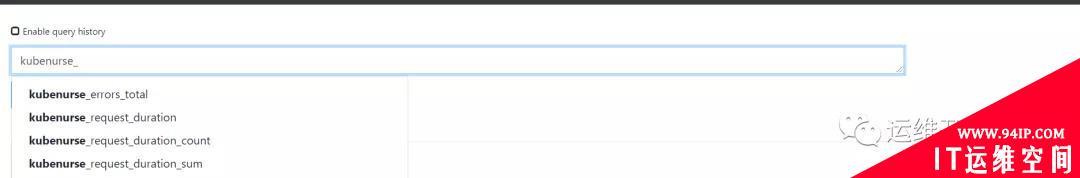

查看指标是否正常。

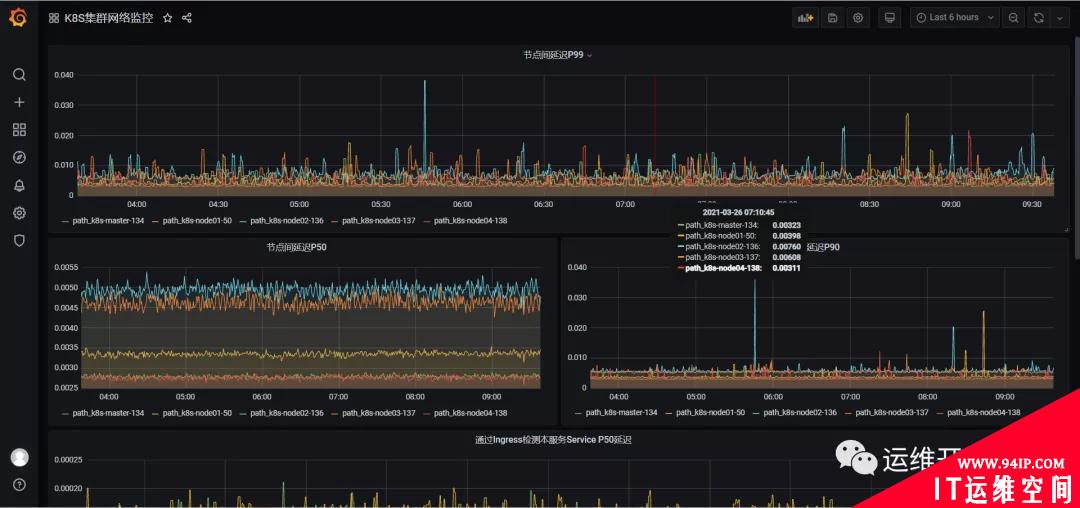

(8)这时候就可以在grafana上画图，展示监控数据了，如下。

参考文档

【1】https://github.com/postfinance/kubenurse

【2】https://github.com/postfinance/kubenurse/tree/master/examples
