USB流量取证分析

USB是 UniversalSerial Bus(通用串行总线)的缩写，是一个外部总线标准，用于规范电脑与外部设备的连接和通讯，例如键盘、鼠标、打印机、磁盘或网络适配器等等。通过对该接口流量的监听，我们可以得到键盘的击键记录、鼠标的移动轨迹、磁盘的传输内容等一系列信息。

在Linux中，可以使用lsusb命令，如图所示：

我们这里主要演示USB的鼠标流量和键盘流量。Linux下的分析已经比较多了，下面的环境均在Windows下进行。

一、鼠标流量

1.1 特点分析

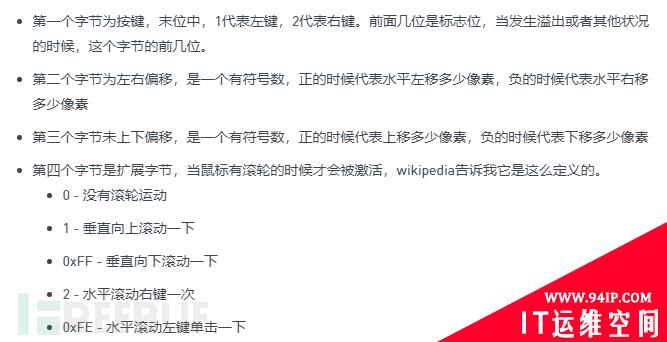

USB鼠标流量的规则如下所示：

1.2 使用Wireshark捕获和分析

要想使用Wireshark进行捕获，需要在安装时勾选上usbpcap工具选项，这样你的Wireshark中会有一个usb接口的选项，点击就可以进行抓包了。

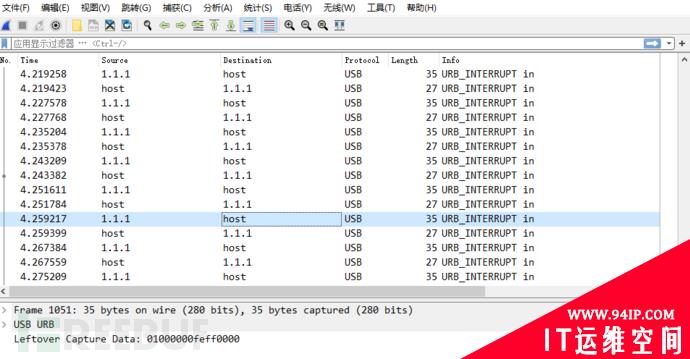

下图是我点击鼠标左键在屏幕上画圆圈的流量：

有的鼠标可能协议不是很标准，会导致分析不了。

Wireshark中捕获的USB流量集中在Leftover Capture Data模块，我们可以使用tshark工具来进行提取。在Windows中安装tshark.exe的目录中输入：

tshark.exe -r b.pcap -T fields -e usb.capdata >b.txt //这里b.pcap是我抓捕的数据包名字，b.txt是把提取的数据输入到b.txt中

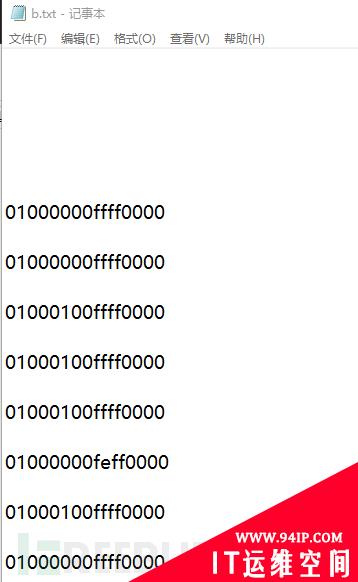

查看b.txt的内容会发现，因为有的数据包无用所以出现了很多空行，在进行下一步之前，我们需要把空行去掉。

把空行去掉之后，根据鼠标流量的规则绘制像素坐标，最后通过画图工具(如matlab或者python的matplotlib进行绘制图像即可)。

了解原理之后，为了方便，可以直接使用王一航大佬的工具进行提取，输入：

pythonUsbMiceDataHacker.pyb.pcapLEFT//其中b.pcap是我抓捕的数据包的名字

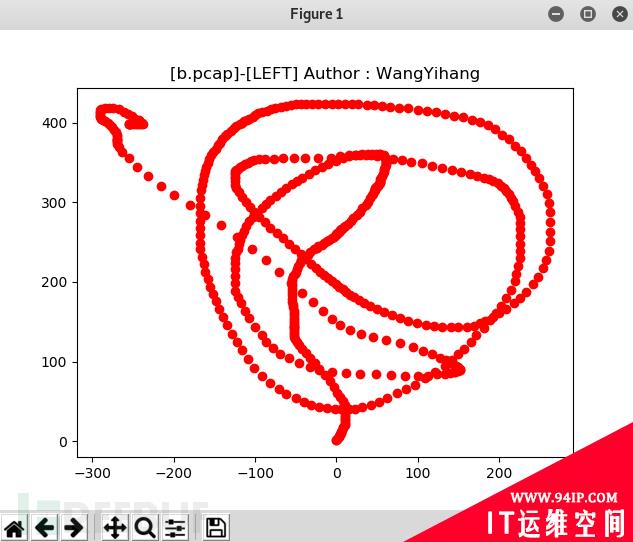

运行之后就可以看到画面：

需要注意的是这个工具必须在python2环境下，同时保证安装了matplotlib和numpy。

二、键盘流量

2.1 特点分析

键盘数据包的数据长度为8个字节，击键信息集中在第3个字节，每次击键都会产生一个数据包。所以如果看到给出的数据包中的信息都是8个字节，并且只有第3个字节不为0000，那么几乎可以肯定是一个键盘流量了。

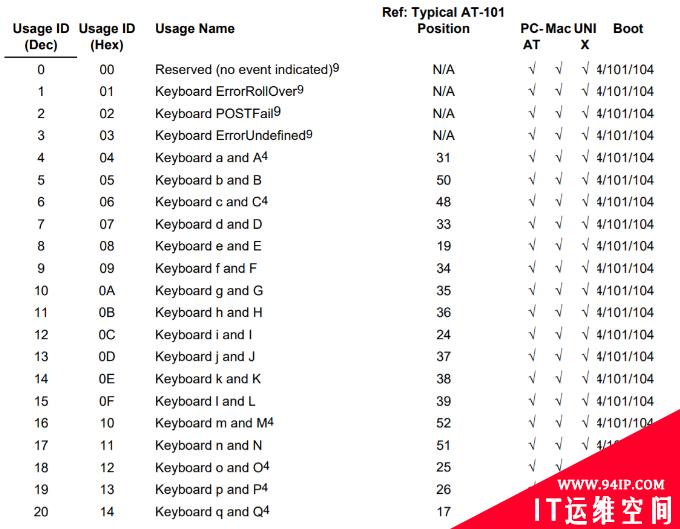

在USB协议的 文档中搜索 keyboard。就可以找到击键信息和数据包中16进制数据的对照表：

2.2 使用Wireshark捕获和分析

捕获的步骤与上面相似。下面以XCTF的高校战疫比赛中的一道例题(ez_mem&usb)来说明。

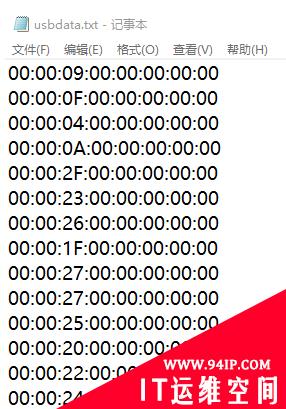

最后一步我们得到一个压缩包，通过密码进行解压后，得到一个键盘流量的文本文件：

根据键盘流量的特点，我们可以很容易判断出。

对照解码表使用代码进行提取即可，这里贴出代码：

#coding:utf-8
importsys
importos

usb_codes={
0x04:"aA",0x05:"bB",0x06:"cC",0x07:"dD",0x08:"eE",0x09:"fF",
0x0A:"gG",0x0B:"hH",0x0C:"iI",0x0D:"jJ",0x0E:"kK",0x0F:"lL",
0x10:"mM",0x11:"nN",0x12:"oO",0x13:"pP",0x14:"qQ",0x15:"rR",
0x16:"sS",0x17:"tT",0x18:"uU",0x19:"vV",0x1A:"wW",0x1B:"xX",
0x1C:"yY",0x1D:"zZ",0x1E:"1!",0x1F:"2@",0x20:"3#",0x21:"4$",
0x22:"5%",0x23:"6^",0x24:"7&",0x25:"8*",0x26:"9(",0x27:"0)",
0x2C:"",0x2D:"-_",0x2E:"=+",0x2F:"[{",0x30:"]}",0x32:"#~",
0x33:";:",0x34:"'\"",0x36:",<",0x37:".>",0x4f:">",0x50:"<"
}


defcode2chr(filepath):
lines=[]
pos=0
forxinopen(filepath,"r").readlines():
code=int(x[6:8],16)#即第三个字节
ifcode==0:
continue
#newlineordownarrow-movedown
ifcode==0x51orcode==0x28:
pos+=1
continue
#uparrow-moveup
ifcode==0x52:
pos-=1
continue

#selectthecharacterbasedontheShiftkey
whilelen(lines)<=pos:
lines.append("")
ifcodeinrange(4,81):
ifint(x[0:2],16)==2:
lines[pos]+=usb_codes[code][1]
else:
lines[pos]+=usb_codes[code][0]

forxinlines:
print(x)


if__name__=="__main__":
code2chr('E://CTF练习/杂项/18e4c103d4de4f07b33a42cb1f0eaa1d/00000122/usbdata.txt')

当然也可以直接使用王一航大佬的代码，直接从pcap包提取出文件，省去了中间很多步骤，代码也很通用。
